一.主要性能參數:
1、榨軸轉速:35-39轉/分
2、齒輪箱傳動比:15/381552=1:8.78
3、配用動力:18.5KW
4、三角帶:B型
5、外形尺寸:長x寬x高2000x680x1460(mm)
6、單機重量:830kg
7、產量:10-13噸

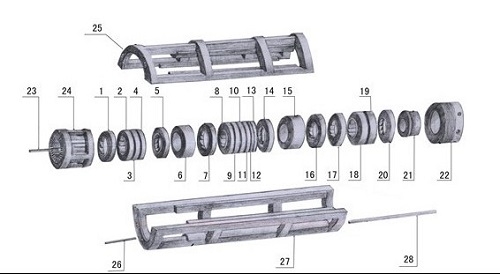

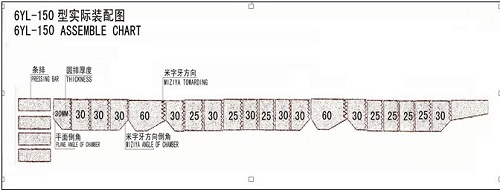

6YL-150型螺旋榨油榨籠(包括條排,圓排,骨圈)的拆裝方法:
一、工作原理與構造:
1、工作原理:
榨油機運轉時,將處理好的料胚帶如料斗,油料從料斗進入榨膛。有榨螺的螺旋向里推進,進行壓榨。因料胚在榨油機的榨膛內是在運轉狀態下進行的,在榨膛高壓的條件下,料胚和榨螺,榨膛之間產生很大的摩擦阻力。這樣就能使料胚和料胚產生摩擦,造成相對的運動。另一放面,榨螺的根圓直徑是逐漸增粗的,當榨螺轉動時,螺紋使料胚即能向前推進又能向外
翻轉,同時靠近榨螺螺紋表面的料層隨著榨軸轉動,這樣在榨膛里的每個料胚微粒都不是等速度同方向的運動。而在微粒之間也存在著相對的運動。有摩擦產生的熱量又滿足了榨油工藝操作上所必須的一份熱量,有助于促使料胚中的蛋白質熱變性,破壞了膠體,增加了塑性,同時也降低了油的粘性,容易壓榨出油來,因而提高了榨油機的出油率。

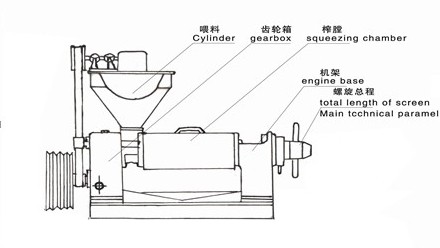

2.結構:該機有進料斗部分,齒輪箱部分,榨膛部分,榨螺部分,機架部分共五大部分組成:見圖
(一)
二.機器的安裝:
榨油機安裝時必須在地腳螺栓牢固的安裝基礎上,使機體保持水平。電機安在進料斗的背面。
三.機器的潤滑:
1.榨油機主要采用機油和黃油兩種形式潤滑。加油周期見表
序號 NO | 潤滑部位 lubrication | 油脂種類 lubricate | 加油周期 Time span | 換油周期 Lubricate replacement period |
1 | 調節螺栓 Adjusting bolt | 20號機械油 Mechanical oil NO.20 | 每班2次 1-2time/day | |
2 | 傘齒輪 Bevel gear | 20號機械油 Mechanical oil NO.20 | 每班2次 1-2time/day | |
3 | 軸承座套 Bearing bush | 20號機械油 Mechanical oil NO.20 | 每班2次 1-2time/day | |
4 | 齒輪箱 Gearbox | 20號機械油 Mechanical oil NO.20 | 首次加油12kg | 六個月 |
5 | 各滾動軸承 bearing | 潤滑油 Grease | 每年一次 |
