16公斤快速液壓榨油機
發布時間:2020-09-12
點擊數:2497
RY-270型(16公斤)液壓榨油機說明:

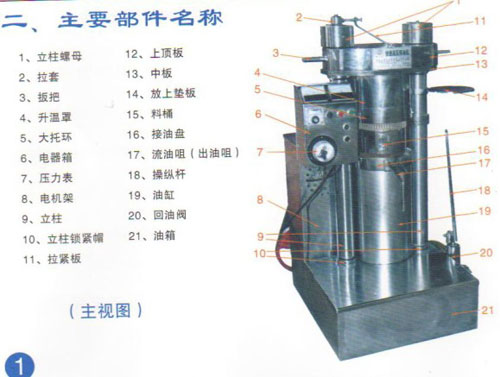

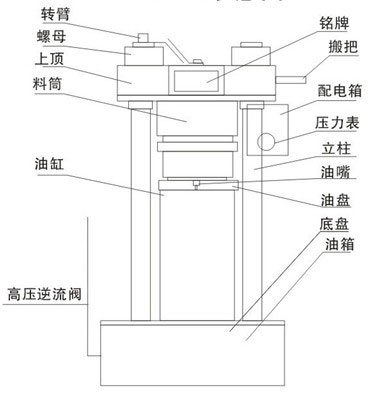

一、機器的性能及特點 1、該機可對經過炒好的油料進行直接的壓榨,整個過程僅十分鐘左右就完成。特別適用在油坊現場榨制,尤其榨芝麻時,不僅能讓用戶看到整個榨油過程,而且榨出的油品具有油質純凈優良,香味持久等特點。 2、該機采用韓國同類型機器的優點,設計合理,結構緊湊,用超高壓柱塞泵與齒輪泵互相補償,大流量插裝閥,液壓上升快.壓力損耗少,用可編程控制器(Pc)電器控制,運行平穩,準確可靠,耗電量小。 3、該機經篩選優質鋼材,精制而成,大小部件均作鍍鉻處理,作到外觀精美、整潔;機件各部經過精密計算,力點合理,壓力均勻,剛性可靠牢固耐用。 4、該機在榨制中受力均勻,出油率高,油料榨凈率可達98.8-99.2%,用該機經濟效益高。 5、該機采用壓力溫度預先設定和工作過程自動控制,如配套我廠生產的滾筒炒鍋和篩選消煙設備,使整個榨油全過程由一人即可,操作自如,有效的節省人力。 6、該機將液壓泵站,電器程控與機架有機的聯為一體,極大的方便了搬運和操作,同時節省了占地面積。二、主機部件的名稱
l、裝配底板和立柱后,安放在預定場地。 2、清洗底座,油缸安裝在底板上,安裝時應注意油缸口方向正對后面。 3、安裝接油盤時兩側立柱上的料筒, 固定架一定在接油盤之上。 5、安裝筒時要防止碰傷其它聯接件。 6、安裝頂板后,堅固鏍母,緊螺母時要用專用工具擰緊,擰緊后放松1/4圈,并鎖緊緊固螺栓。 8、接油盤上側料筒支架與加強環B連在一起,并用螺栓固定。 9、泵箱出油管要與進油口聯接牢固。 10、接通加熱器電源,同時連接控制線路。 11、電源為380V時,電器箱的兩條線中2P接在220V電源上,3P接在380V電源上。 13、調好電機旋向后,套上三角皮帶。
l、接通電源: (如三相電源應同時接通單相220V電源1 2、春、秋、冬季使用時,請接通加熱電源(60-90度), 夏季使用時,請接通加熱電源(50-70度)。 3、打開主機頂板,放人過濾墊. 5、再放入過濾墊后蓋上上墊板。(注意不要把鐵錘等硬性物質放入) 7、旋工作開關至自動方位,按下工作按鈕方可工作. (若操縱桿處于卸荷位置,主機活塞不工作1。 8、機器正常工作后,主機開始榨油,壓力表指針指到60mpa時,泵停止工作,壓力表下降,當指針指到54mpa時泵自動開始工作,當達到60mpa時,泵又自動停止,反復幾次后,起動、停止時間間隔越來越長,料筒下部油每3-4秒滴一滴時,全部榨油結束。 9、榨油結束后,請按下泵的停止開關,拉動操縱桿,當主機頂板與立柱之間產生間隙時,打開頂蓋,同時推開操縱桿停止卸荷。 10、按下起動按鈕,主機開始工作,油餅開始上移,待油渣移出料筒后,機器停止工作,取出油餅后,完成一次作業。 11、芝麻、杏仁等油料充分炒好,并完全排煙后榨油。 12、松籽等含油量多油料,最好不要用此設備,若一定要使用時要用特殊布料裝后放入料筒作業。 3、泵開始工作后,若壓力表不上壓。請打開油箱蓋板,先調整柱塞泵大泵芯溢流閥蓋(中間一個六角螺釘)當壓力表顯示為40mpa,系統工作正常時,再調整兩側兩個小泵芯溢流閥蓋.甚至壓力表顯示為60mpa,此時系統應I作正常,若出現異常(如震動劇烈,響聲大等)請停機檢查,看液壓系統各固定螺釘是否松動,管路是否漏油,緊固螺釘或更換盤根方可. 4、把渣餅?zāi)贸龊?,清除油渣時,應放人空桶。 5、取出油渣時應消除內部壓力。 6、電鈕不工作時,請檢查電源。 7、活塞上升緩慢時,應檢查電機旋轉方向。 8、若電源正常,但起動按鈕后主機不上壓,應打開油箱蓋,取出單向閥組件,分別清洗里面的彈簧和閥針裝好即可。 9、壓力表指針指到20-40mpa后不上升,請找打開油箱蓋,檢查是否漏油,發現漏油,請更換盤根。 10、壓力表壓力超過40mpa時,大泵芯不溢流而繼續工作,壓力表壓力超過60mpa時,兩小泵芯不溢流而繼續工作時,請打開油箱蓋,反向旋轉相應的六角螺母(溢流閥 11、用戶在試機前,必須按當?shù)仉娋W(wǎng)的規定,將外殼可靠接地或接零。接地電阻應小于4歐姆,導線截面大于6平方毫米,工作時除工作人員外,其他人嚴禁接觸設備。 4、40銅墊貳個,24x2.2壹個 5、YX型油封a=190壹個,200型壹個 6、防塵圈壹個(a=200),190型壹個 我廠竭誠為廣大用戶提供服務,免費指導安裝、調試,一年內免費維修,常年供應零配件。
