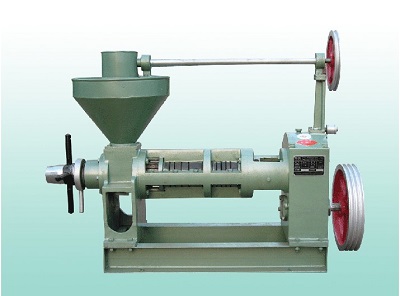

一、6YL-80型螺旋榨油機主要技術參數:
1、榨軸轉速:40-50轉/分
2、齒輪箱轉動比:19/42*19/57=1:6.63
3、配用動力:5.5KW
4、外型尺寸:長/寬/高
1320/540/1020
5、單機重量:約330kg
原材料 | 能力(公斤/小時) | 產出率(%) | 餅殘(%) |
油菜種子 | 80-100 | 30-35 | 7.58個滴度 |
磨碎的堅果 | 80-100 | 35-45 | 7 |
咖啡豆 | 75-95 | 10-14 | 記憶 |
芝麻 | 80-100 | 44-47 | 6.5-7.5 |
棉花種子 | 40-50(冷壓) | 10-14 | 5.5-6.5 |
二、6YL-80型螺旋榨油機工作原理與構造:
1、工作原理:
榨油機運轉時,將處理好的料胚帶如料斗,油料從料斗進入榨膛。有榨螺的螺旋向里推進,進行壓榨。
因料胚在榨油機的榨膛內是在運轉狀態下進行的,在榨膛高壓的條件下,料胚和榨螺,榨膛之間產生很大的摩擦阻力。這樣就能使料胚和料胚產生摩擦,造成相對的運動。另一放面,榨螺的根圓直徑是逐漸增粗的,當榨螺轉動時,螺紋使料胚即能向前推進又能向外翻轉,同時靠近榨螺螺紋表面的料層隨著榨軸轉動,這樣在榨膛里的每個料胚微粒都不是等速度同方向的運動。而在微粒之間也存在著相對的運動。有摩擦產生的熱量又滿足了榨油工藝操作上所必須的一份熱量,有助于促使料胚中的蛋白質熱變性,破壞了膠體,增加了塑性,同時也降低了油的粘性,容易壓榨出油來,因而提高了榨油機的出油率。
三、6YL-80型螺旋榨油機機器的安裝:
榨油機安裝時必須在地腳螺栓牢固的安裝基礎上,使機體保持水平。電機安在進料斗的背面。
四、6YL-80型螺旋榨油機機器的潤滑:
1.榨油機主要采用機油和黃油兩種形式潤滑。加油周期見表二
序號 NO | 潤滑部位 lubrication | 油脂種類 lubricate | 加油周期 Time span | 換油周期 Lubricate replacement period |
1 | 調節螺栓 Adjusting bolt | 20號機械油 Mechanical oil NO.20 | 每班2次 1-2time/day | |
2 | 傘齒輪 Bevel gear | 20號機械油 Mechanical oil NO.20 | 每班2次 1-2time/day | |
3 | 軸承座套 Bearing bush | 20號機械油 Mechanical oil NO.20 | 每班2次 1-2time/day | |
4 | 齒輪箱 Gearbox | 20號機械油 Mechanical oil NO.20 | 首次加油12kg | 六個月 |
5 | 各滾動軸承 bearing | 潤滑油 Grease | 每年一次 |
五、6YL-80型螺旋榨油機機器操作:
(一)開機前的要點:
1.開機前先將齒輪箱內加注12公斤機油.
2機器安裝好后,按規定加注潤滑油,檢查各零部件是否緊固,操作手柄,插板是否靈活.
3.用手搬動大皮帶輪查機器有無松動或卡機現象,若有異常及時排除.
4.調整皮帶的松緊度,啟動電機,檢查槽輪方向是否與標志方向一致.
5檢查準備工作做好后,松開緊鎖螺母把榨螺擰到死點,再退回3-4圈,再前進半圈,保證榨螺與出餅口的間隙.
(二)開機:
1、啟動電機,開動機器,將餅加入6%-8%水分,倒入料斗,磨光榨膛,進料不可過猛,否則可能造成榨膛堵塞與卡死機器事故,因此開始下料應該緩慢均勻,待榨膛磨光后,正常出餅后,方可將料胚倒入料斗.
2.運轉后觀察出餅情況,如不出餅,將榨螺再退出1-2圈,如還不出餅,應停機檢查.切記杜絕開帶車.故障排除后再行初榨工作.正常運轉時餅厚1-2毫米,餅成瓦片狀,手捏不粘,內面光滑,外面發皺,表面不帶油跡.
餅厚的調節:搬動調節螺旋上的手柄,將調節螺栓順時針旋轉,螺栓往外,餅就厚,反之餅就薄了。(調節螺栓為左T165x6)出餅圈與出渣稍頭的錐角不同,每轉一圈較餅厚度變化為0.4-0.5毫米。
3.榨油機運轉中,應經常檢查出油,出渣情況,正常時油大部分從條排與前幾節園排流出。如餅碎成渣,說明胚料太干。如發現餅發熱(散出蒸汽)成大片狀說明水分太高,應及時進行調節胚料水分的含量。
出渣:條排出渣時成細片狀說明水分高,如出粉狀含沫說明水分低。園排渣過多屬壓緊螺母未壓緊圓排,應上緊壓緊螺母,如水分合適,則條排不出渣或少出渣,圓排少量出渣也是允許的。料胚含水分的高低直接影響出油率,因此壓榨時應控制好料胚的水分。
(三)停機:
1.正常停機應將料胚全部榨彎,反復將榨螺退進數次,將榨膛中語料 走完,將出餅放至最后,然后停車.
2.停電或因其它事故突然停車,先切斷電源,抽出放料擋板, 用人力反轉大皮帶輪,使心軸反轉時退出料胚,立即將榨螺軸推出榨膛(當人力反轉大輪困難時,不得強制進行.以免損壞機器),進行清理.若抽不出來,應將壓榨螺母松動,要把上榨籠拆釣,用螺絲刀逐個將圓排松動,清理,未經清理不得再行開車.
六、6YL-80型螺旋榨油機機器的主要零部件拆,裝:
1.主要零部件的拆裝方法:
(1)榨籠(包括圓排、條排骨圈)的拆裝方法:旋轉榨螺軸,將榨螺 從榨膛內抽出,然后用直徑24毫米粗的鐵棒插入出餅端壓緊螺母的孔內,逆時針?lè)较蛐D(zhuǎn)松動螺母:松動上榨籠兩端4個M16的連結螺釘,卸掉連結上下榨籠的12個M16的螺栓,拆去上榨籠即可將圓排圈取出。
(2)條排的拆裝方法:卸下條排骨圈用鐵棒的一端從側面抵住一根條排,用手敲擊另一端,將一根條排打出,其余條排將自動松散下來.
(3)條排的裝配方法:將條排圈立起,代出油槽面向下(建議下面放塊木板),把條排逐個的整齊的排列在內壁上。帶深油槽的一端朝下,兩個條排的深油槽面不能對著放在一起。最后一個條排用金屬棒打入》若條排松動,可以在條排之間加鐵皮,使條排緊貼內壁,達到用手摸內壁無突起現象為止。
(4)榨籠的裝法:將條排圈有出油槽面面向機架,再按圓排序號依次放入圓排。帶出油槽面朝向機架。然后用壓緊螺母少上幾扣靠住圓排,在裝上榨籠。(上下榨籠均為配對制造,如更換需上下一齊換掉)用卸下的螺栓逐個交替上緊。
